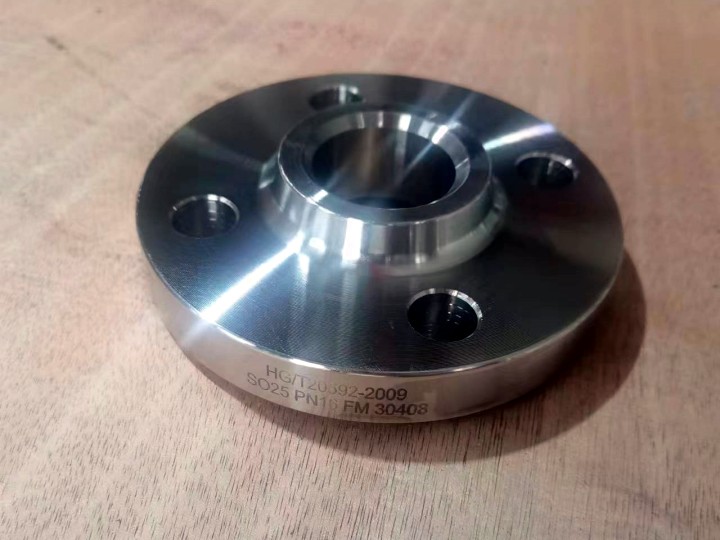

30408不銹鋼帶頸平焊法蘭DN25-16 FM面詳細介紹

型號規格；SO25 PN1.6Mpa（16壓力）。

　　執行標準；HG/T20594-2009。

　　法蘭尺寸；外徑115mm，內徑33mm，厚度18mm（包括密封面高度2mm）。

　　頸部尺寸；52mm。

　　法蘭總高；28mm。

　　密封面形式；FM面（凹面）。

密封面尺寸：凸臺68mm，凹槽直徑58mm深4mm

　　螺栓孔尺寸；

　　1、螺栓孔中心距85mm。

　　2、螺栓孔數量；4個。

　　3、螺栓孔直徑14mm。

　　4、選用螺栓規格：M12*60mm長

　　產品材質：304、s30408、s31603、304L、321、F321、316L、317s、2205、2507、2520、310S、904、904L等各種不銹鋼以及雙相鋼法蘭材質。

　　如有需要30408不銹鋼帶頸平焊法蘭DN25-16 FM面歡迎咨詢本公司帶頸法蘭價格。
