換熱器管板又稱熱交換器，是將熱流體的部分熱量傳遞給冷流體的設備。在化工、石油、動力、食品及其它許多工業生產中占有重要地位，通常，在換熱占總投資的11%~40%。其在化工生產中因用途的不同可作為加熱器、冷卻器、冷凝器、蒸發器和再沸器等等，應用廣泛。

　　一、換熱器管板類型（按傳熱原理分類）

　　1、間壁式換熱器管板

　　間壁式換熱器管板是溫度不同的兩種流體在被壁面分開的空間里流動，通過壁面的導熱和流體在壁表面對流，兩種流體之間進行換熱。間壁式換熱器管板有管式、板面式的換熱器管板。間壁式換熱器管板是應用最為廣泛的換熱器管板。

　　2、蓄熱式換熱器管板

　　利用冷熱兩種流體交替通過換熱器管板內的同一通道而進行熱量傳遞。蓄熱式換熱器管板有旋轉式、閥門切換式等。

　　3、流體連接間接式換熱器管板

　　流體連接間接式換熱器管板，是把兩個表面式換熱器管板由在其中循環的熱載體連接起來的換熱器管板，熱載體在高溫流體換熱器管板和低溫流體之間循環，在高溫流體接受熱量，在低溫流體換熱器管板把熱量釋放給低溫流體。

　　4、直接接觸式換熱器管板

　　又被稱為混合式換熱器管板，這種換熱器管板是兩種流體直接接觸，彼此混合進行換熱的設備。例如，冷水塔、氣體冷凝器等。

　　5、復式換熱器管板

　　復式換熱器管板兼有汽水面式間接換熱及水水直接混流換熱兩種換熱方式的設備。具有更高的換熱效率，也擁有較高穩定性及較低的機組噪

　　我們就來淺談一下應用最為廣泛的間壁式換熱器管板，其中的管式換熱器管板和板面式換熱器管板。

　　二、管式換熱器管板結構圖

　　1、管式換熱器管板

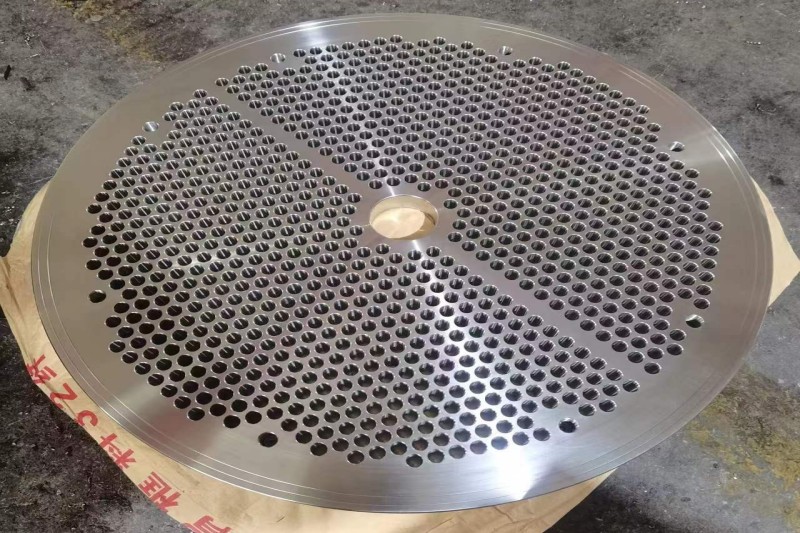

　　管式換熱器管板主要有殼體、管束、管板和封頭等部分組成，殼體多呈圓形，內部裝有平行管束，管束兩端固定于管板上。傳熱有兩種熱流體和冷流體，一種是管內流體，稱為管側流體；另一種是管外流體，稱為殼側流體。通常有套管式、蛇管式、螺旋管式和管殼式。

　　2、板面式換熱器管板

　　板面式換熱器管板是由一系列具有一定波紋形狀的金屬片疊裝而成的一種高效換熱器管板。板和墊片的四個角孔構成了流體分配器和集液管。各種板片之間形成薄矩形通道，冷流體和熱流體被合理地分離，在通道中流動通過板片進行熱量交換。板面式換熱器管板是液—液、液—汽進行熱交換的理想設備。常用的結構形式有板式換熱器管板、螺旋板換熱器管板、板翅式換熱器管板、板殼式換熱器管板。板式換熱器管板是最為經典的間壁式換熱器管板。

　　三、管式換熱器管板對比板式換熱器管板

　　板式換熱器管板相比管式換熱器管板來說，具有換熱效率高、熱損失小、結構緊湊輕巧、占地面積小、不易結垢易清洗、使用壽命長等特點。在相同壓力損失情況下，其傳熱系數比管式換熱器管板高3-5倍，占地面積為管式換熱器管板的三分之一，熱回收率可高達90%以上。
